1500W संयुक्त फाइबर लेजर काटने की मशीन

• चीन FSCUT3000S कटिंग कंट्रोल सिस्टम
• विशेष इस्पात केन्द्रीकरण. काटने की सटीकता में सुधार के लिए एल स्टील, चैनल स्टील, आई-बीम और अन्य विशेष स्टील सेंटरिंग का समर्थन करें।
• पाइप सतह प्रोफ़ाइल सुधार। पाइप की सतह पर स्थिर विचलन वाले वर्कपीस के लिए, यह नियमित रूप से काटने के विचलन के लिए प्रभावी ढंग से क्षतिपूर्ति कर सकता है, कच्चे माल के लिए सटीकता आवश्यकताओं को कम कर सकता है और अपशिष्ट को कम कर सकता है।
• एकतरफ़ा केन्द्रीकरण. यह पाइप छेद की स्थिति की सटीकता की समस्या को प्रभावी ढंग से हल कर सकता है और छेद की स्थिति के किनारे से किनारे की दूरी की सटीकता में सुधार कर सकता है।
• ट्यूब हेड का एक-कुंजी संरेखण। ट्यूब हेड को संरेखित करने के लिए कटिंग हेड का उपयोग प्रभावी ढंग से मैन्युअल संरेखण के समय को कम कर सकता है और मैन्युअल संरेखण के फ्रंट-एंड अपशिष्ट को कम कर सकता है।

मैक्स लेजर स्रोत

• उत्कृष्ट सामग्री प्रसंस्करण प्रदर्शन। पतली शीट काटने में उच्च गति और मोटी सामग्री प्रसंस्करण में मजबूत क्षमता।
• कॉम्पैक्ट डिज़ाइन, रखरखाव मुफ़्त। मॉड्यूलर डिजाइन और आसान रखरखाव के साथ अत्यधिक एकीकृत प्रणाली टीसीओ को काफी कम कर देती है।
• Smaller Size with Higher Stability. >सिस्टम में एकीकृत होने पर वॉल्यूम में 60% की कमी और उच्च लचीलापन।
• उच्च स्तरीय लंबवत एकीकरण। सभी प्रमुख घटकों को घर में ही डिज़ाइन और निर्मित किया गया है और सख्त गुणवत्ता नियंत्रण, उच्च स्थिरता और विश्वसनीयता है।

OSPRI LC40 ऑटो-फोकस लेजर हेड

• हाई स्पीड सर्वो कोलिमेशन ज़ूम।
• तीन सुरक्षात्मक लेंस धूल के खिलाफ कसकर सील किए गए हैं।
• फोकस सुरक्षा विंडो के स्वतंत्र मॉड्यूल को बदलना आसान है।

सामने वायवीय चक

• चौकोर छेद डिजाइन, मजबूत गुजरने की क्षमता।
• क्लैंपिंग बल को बुद्धिमानी से समायोजित किया जा सकता है, जो विभिन्न प्रकार की पाइप प्रसंस्करण आवश्यकताओं के लिए उपयुक्त है।
• फुल-स्ट्रोक क्लैंपिंग रेंज, मैन्युअल समायोजन की कोई आवश्यकता नहीं।
• आठ-सिलेंडर संरचना अपनाई गई है, और क्लैंपिंग बल सामान्य चक की तुलना में दोगुना है।
• सटीक ग्राइंडिंग गियर ट्रांसमिशन, मजबूत शक्ति और उच्च दक्षता।
• उच्च धूलरोधी स्तर, मजबूत स्थिरता।

रियर वायवीय चक

पीछे के चक का लंबा डिज़ाइन दो चक के मामले में "शून्य टेलिंग" कटिंग प्राप्त करने के लिए सामने के चक के माध्यम से गहराई तक जा सकता है।

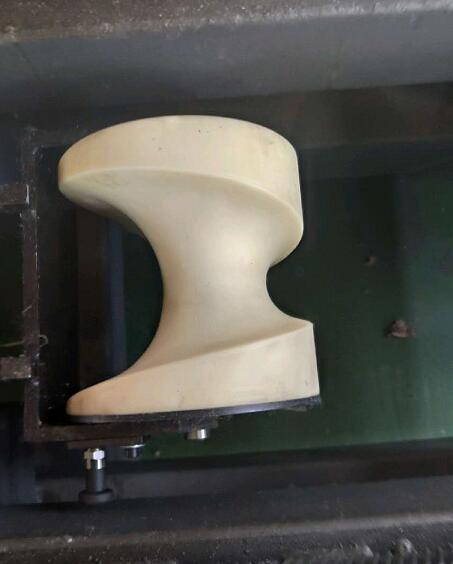

एडजस्टेबल व्हील ट्यूब सपोर्ट

कई घूमने योग्य पहियों के साथ एक उठाने वाले समर्थन तंत्र से सुसज्जित। उठाने की व्यवस्था वायवीय नियंत्रण और स्वचालित उठाने का एहसास कर सकती है। जब संसाधित पाइप बदलता है, तो समर्थन पहिया को संसाधित पाइप के समान व्यास बनाने के लिए समायोजित किया जा सकता है।

वस्तु

एल.पी.-3015डीटी17

ट्यूब की लंबाई

6000 मिमी से कम या उसके बराबर

मशीन की शक्ति

10.6 किलोवाट

300 किग्रा से कम या उसके बराबर

काटने का आकार

3000मिमी×1500मिमी

ट्यूब व्यास

165 मिमी से कम या उसके बराबर

वाई एक्सिस ट्रैवलिंग

3080 मिमी

अंतरिक्ष

9500मिमी×3220मिमी×1800मिमी

2320 मिमी

शक्ति

1 किलोवाट-6 किलोवाट

250 मिमी

मशीन वजन

6.3टन

±0.03मिमी/1000मिमी

1.5G

एक्स, वाई एक्सिस रिपीट पोजिशनिंग सटीकता

±0.02/1000मिमी

एसी 380V/50HZ

कार्य मेज का अधिकतम वहन भार

1200 किग्रा

सहायक गैस

ऑक्सीजन, वायु, नाइट्रोजन
